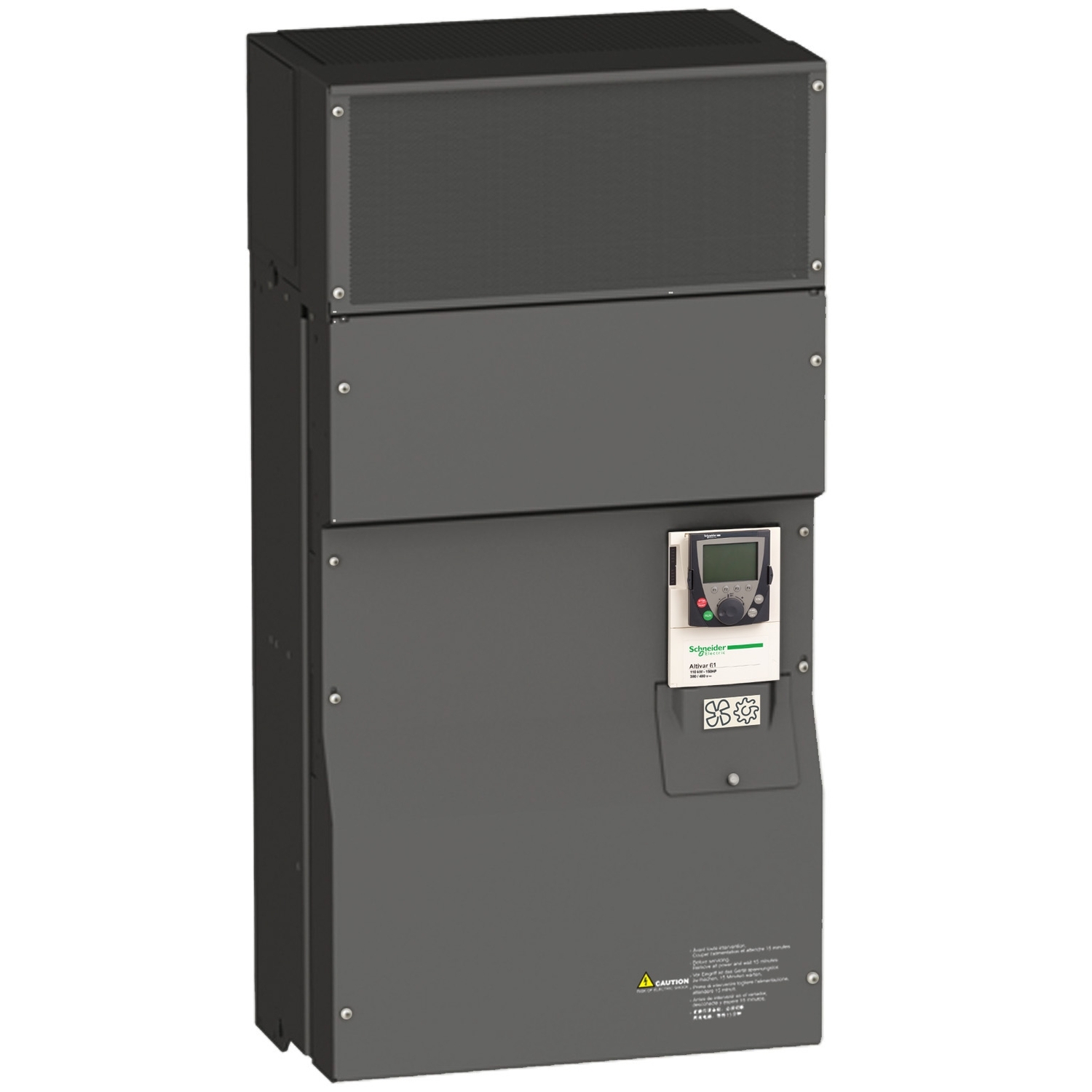

Преобразователь частоты ATV61HC31Y

Преобразователи частоты Altivar Machine ATV61 Schneider Electric

Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность. Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания. При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока. В зависимости от характеристик, каждый тип (UL тип 1/IP 20 и/или UL тип 12/IP 54) либо имеет встроенные фильтры ЭМС класса A или B и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.

Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с тремя типами сетевого питания

• однофазное, 200 - 240 В, от 0,37 до 5,5 кВт;
• трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
• трехфазное, 380 - 480 В, от 0,75 до 630 кВт;
• трехфазное, 500 - 690 В, от 1,5 до 800 кВт

Функции, разработанные специально для насосных и вентиляторных агрегатов

• энергосбережение, квадратичный закон по 2 или 5 точкам
• автоматический подхват вращающейся нагрузки с поиском скорости
• адаптация ограничения тока в зависимости от скорости

• подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до16 кГц во время работы, и случайной модуляции
• предустановленные скорости
• встроенный ПИД - регулятор, с предустановленными значениями ПИД и режимами автоматический/ручной (“Auto/Man”)
• счетчик наработки и энергопотребления
• определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока
• функция "сон", функция "пробуждение"
• клиентские настройки с отображением физических значений: бар, л/с, °C

Для облегчения ввода в эксплуатацию приводов в промышленной сфере и инфраструктуре (туннели, водопроводные станции и т.д.) предлагается

• комплектный преобразователь в шкафах компактного исполнения IP 23 или IP 54

Вариант для окружающей среды, исключающей применение вентиляции
Для эксплуатации в среде, где требуемая степень герметичности исключает применение
вентиляции, предлагается преобразователь на платформе:
при ~380 - 480 В от 0,75 до11 кВт (ATV 61PxxxN4Z)

Преимущества

В самом сердце вашей системы!

Преобразователь Altivar 61 содержит множество настраиваемых аналоговых и дискретных входов и выходов для того, чтобы его можно было оптимизировать для конкретного применения. Преобразователь поддерживает протоколы Modbus и CANopen для того, чтобы увеличить производительность системы управления. Он также поддерживает основные промышленные шины и может легко встраиваться в системы HVAC при помощи дополнительных карт. Более того, ПЧ предлагает карты переключения насосов, позволяющие осуществлять гибкое и простое управление насосами.
Функциональная безопасность и применения ATEX
Преобразователь частоты Altivar 61 обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя.
Данная функция безопасности Power Removal позволяет включать ПЧ в качестве составляющей в цепь безопасности системы управления Электрической/Электронной/Электронной с программным управлением, относящейся к безопасности производственного механизма или технологического процесса.
Функция соответствует стандартам по машинам EN 954-1, категория 3, электрическим установкам МЭК/EN 61508 SIL2 и силовым электроприводам МЭК/EN 61800-5-2.
Использование функции безопасности Power Removal позволяет также преобразователю Altivar 71 защищать двигатели, установленные во взрывоопасной атмосфере (ATEX)

Применение

Преобразователь частоты Altivar 61 используется для трехфазных асинхронных двигателей мощностью от 0,75 кВт до 800 кВт.
Преобразователь используется для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях:

• вентиляция;
• кондиционирование воздуха;
• насосные агрегаты.
