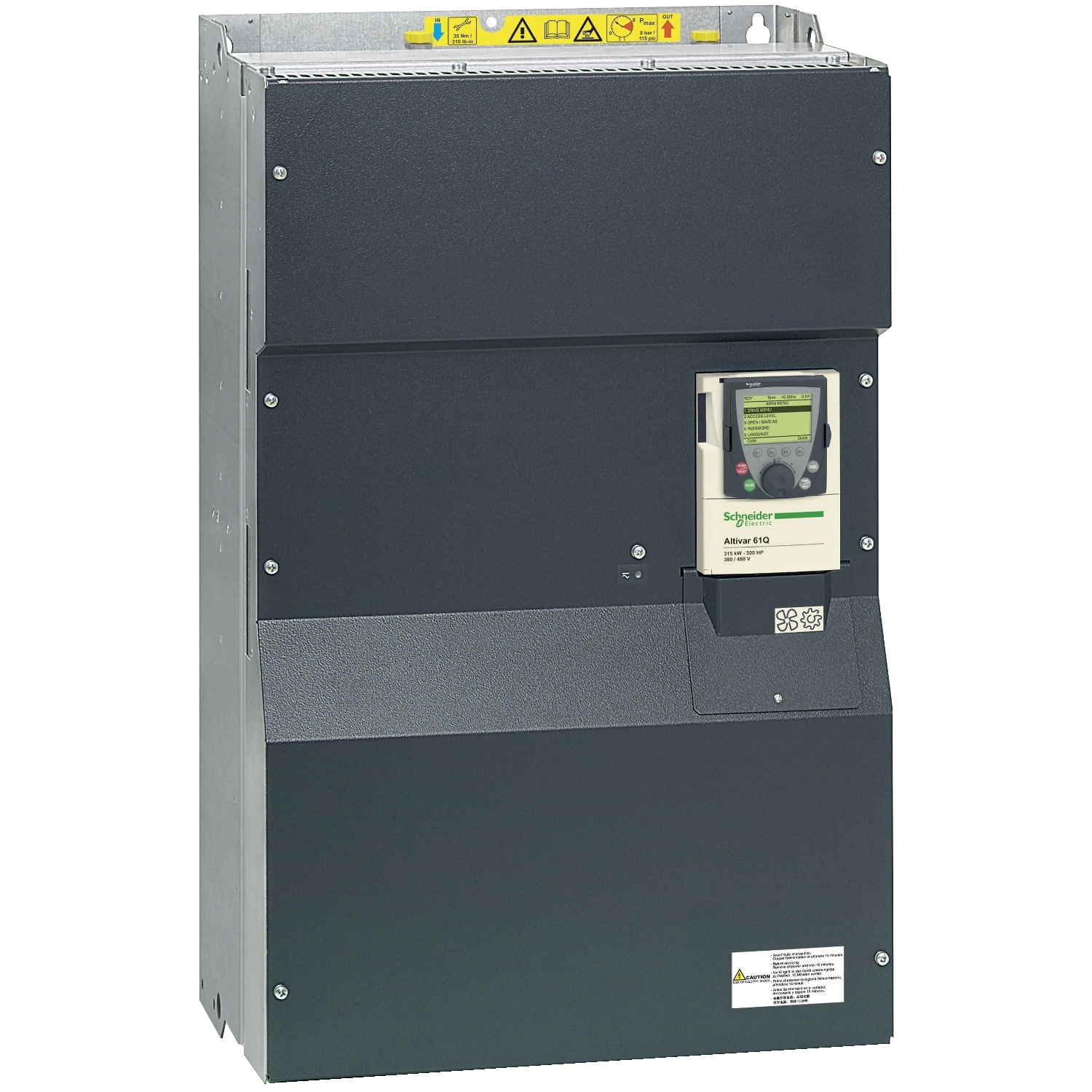

Преобразователь частоты ATV61QC25N4

Преобразователи частоты Schneider Electric Altivar 61Q

Altivar 61Q – преобразователь частоты с водяным охлаждением для двигателей мощностью от 110 до 800 кВт. Применяется в тяжелых условиях эксплуатации, где требуются преобразователи с очень высокой эксплуатационной надёжностью. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.

Характеристики

• 3-фазное питание, 380 - 480 В, для двигателей от 110 до 630 кВт
• 3-фазное питание, 500 - 690 В, для двигателей от 132 до 800 кВт
• Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением
• Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, BACnet, LonWorks, Ethernet, APOGEE, METASYS, Interbus, CC-Link и т.д.)
• Карты программируемого контроллера
• Карты расширения ввода/вывода
• Карты подключения энкодера
• Встроенный ЭМС фильтр
• Использование в контурах охлаждения закрытого или открытого типа
• Возможность применения в качестве хладагента промышленной или пресной воды
• Температура подачи хладагента до +55°C

Откройте для себя Активный выпрямитель напряжения (Active Front End, AFE), обеспечивающий улучшение динамических характеристик и экономию энергии

• Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%
• Преобразователь Altivar с АВН работает даже в нестабильных сетях

Преимущества

Высокая устойчивость к внешним факторам

• Защита встроенного контура охлаждения преобразователя от коррозии за счет применения охлаждающих трубок из нержавеющей стали
• Эффективная система охлаждения: от 85 до 100% тепловыделения в шкафу управления рассеивается системой водяного охлаждения
• Минимальные отложения благодаря плавному потоку в контуре
• Возможность применения в качестве хладагента промышленной или пресной воды
• Возможность использования система охлаждения закрытого или открытого типа
• Температура подачи хладагента в контур охлаждения преобразователя частоты до +55°C
• Уменьшение затрат на создание системы кондиционирования и вентиляции
• Длительное время работы без технического обслуживания

Простота и надёжность монтажа

• Чёткое разделение электрических и гидравлических соединений
• Внутренняя перегородка между электронной частью и контуром водяного охлаждения
• Исключение попадания воздуха в систему охлаждения преобразователя за счёт верхнего подключения гидравлического контура

Совместимость со стандартными преобразователями Altivar

• Конфигурирование, настройка и программирование идентично преобразователям с воздушным охлаждением
• Возможность использования опций стандартных преобразователей Altivar 61/71

Применение
Экструдеры пластмасс

Водяное охлаждение электрической и механической частей экструдеров пластмасс является наиболее оптимальным решением для данного типа механизмов. Благодаря наличию встроенного контура водяного охлаждения, преобразователь частоты ATV61Q может быть интегрирован в существующую систему охлаждения машины. ATV61Q предлагает гибкость по отношению к разным типам гидравлических систем охлаждения:

• Закрытые или открытые гидравлические контуры с промышленной водой
• Закрытые или открытые гидравлические контуры с высокой температурой воды на подаче (до +55°C)
• Системы охлаждения открытого типа с охлаждением вторичного контура проточной водой

Применение в промышленности

Выделение тепла от нескольких преобразователей частоты большой мощности, размещенных в одном машинном зале, может привести к значительному повышению температуры в помещении. В случае использования водяного охлаждения преобразователей частоты значительно сокращаются затраты на создание системы кондиционирования и вентиляции в машинном зале. Преобразователи Altivar 61Q со встроенным контуром водяного охлаждения идеально подходят для подобного применения. При использовании водяного охлаждения, порядка 85 % тепла, выделяемого преобразователем, отводится системой водяного охлаждения из машинного зала.

Преобразователь частоты Altivar 61Q адаптируется к различным концепциям охлаждения:

• Общий контур охлаждения позволяет отводить тепло из машинного зала или контейнера в теплообменник.
• В случае двухступенчатого контура охлаждения воздушно-водяной теплообменник может быть установлен на большом расстоянии от преобразователя, а также со значительной разницей по высоте.
