Артикул:ATV61QC50Y
Характеристики
Полное наименование

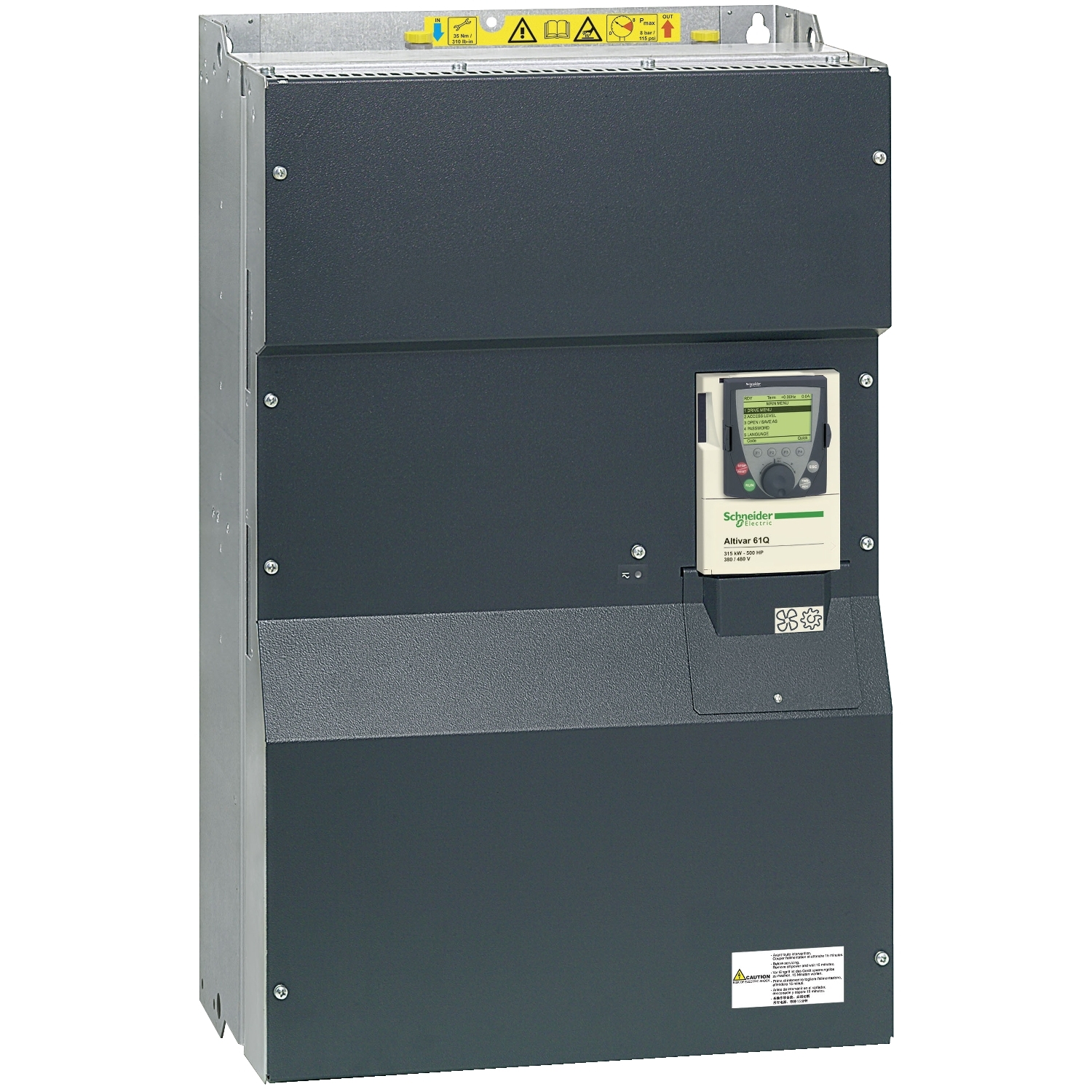

Преобразователь частоты ATV61QC50Y Schneider Electric
Серия
ATV61Q
Тип устройства
трёхфазные, низковольтные, тиристорные
Пожарный режим
Нет
Напряжение, В
690
Все характеристики
Узнать цену
Наши менеджеры обязательно свяжутся с вами в ближайшее время!
Бесплатная консультация
Бесплатная консультация
Весь товар сертифицирован
Весь товар сертифицирован
Полное наименование
Преобразователь частоты ATV61QC50Y Schneider Electric
Серия
ATV61Q
Тип устройства
трёхфазные, низковольтные, тиристорные
Пожарный режим
Нет
Напряжение, В
690
Мощность, кВт
500
Ток, А
543
Количество фаз на входе
3
Количество фаз на выходе
3
Степень защиты (IP)
IP31
Высота, мм
1150
Ширина, мм
1110
Глубина, мм
377
Описание
Преобразователи частоты Schneider Electric Altivar 61Q

Altivar 61Q – преобразователь частоты с водяным охлаждением для двигателей мощностью от 110 до 800 кВт. Применяется в тяжелых условиях эксплуатации, где требуются преобразователи с очень высокой эксплуатационной надёжностью. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.

Характеристики

  • 3-фазное питание, 380 - 480 В, для двигателей от 110 до 630 кВт
  • 3-фазное питание, 500 - 690 В, для двигателей от 132 до 800 кВт
  • Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением
  • Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, BACnet, LonWorks, Ethernet, APOGEE, METASYS, Interbus, CC-Link и т.д.)
  • Карты программируемого контроллера
  • Карты расширения ввода/вывода
  • Карты подключения энкодера
  • Встроенный ЭМС фильтр
  • Использование в контурах охлаждения закрытого или открытого типа
  • Возможность применения в качестве хладагента промышленной или пресной воды
  • Температура подачи хладагента до +55°C

Откройте для себя Активный выпрямитель напряжения (Active Front End, AFE), обеспечивающий улучшение динамических характеристик и экономию энергии

  • Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%
  • Преобразователь Altivar с АВН работает даже в нестабильных сетях

Преимущества

Высокая устойчивость к внешним факторам

  • Защита встроенного контура охлаждения преобразователя от коррозии за счет применения охлаждающих трубок из нержавеющей стали
  • Эффективная система охлаждения: от 85 до 100% тепловыделения в шкафу управления рассеивается системой водяного охлаждения
  • Минимальные отложения благодаря плавному потоку в контуре
  • Возможность применения в качестве хладагента промышленной или пресной воды
  • Возможность использования система охлаждения закрытого или открытого типа
  • Температура подачи хладагента в контур охлаждения преобразователя частоты до +55°C
  • Уменьшение затрат на создание системы кондиционирования и вентиляции
  • Длительное время работы без технического обслуживания


Простота и надёжность монтажа

  • Чёткое разделение электрических и гидравлических соединений
  • Внутренняя перегородка между электронной частью и контуром водяного охлаждения
  • Исключение попадания воздуха в систему охлаждения преобразователя за счёт верхнего подключения гидравлического контура


Совместимость со стандартными преобразователями Altivar

  • Конфигурирование, настройка и программирование идентично преобразователям с воздушным охлаждением
  • Возможность использования опций стандартных преобразователей Altivar 61/71

Применение
Экструдеры пластмасс

Водяное охлаждение электрической и механической частей экструдеров пластмасс является наиболее оптимальным решением для данного типа механизмов. Благодаря наличию встроенного контура водяного охлаждения, преобразователь частоты ATV61Q может быть интегрирован в существующую систему охлаждения машины. ATV61Q предлагает гибкость по отношению к разным типам гидравлических систем охлаждения:

  • Закрытые или открытые гидравлические контуры с промышленной водой
  • Закрытые или открытые гидравлические контуры с высокой температурой воды на подаче (до +55°C)
  • Системы охлаждения открытого типа с охлаждением вторичного контура проточной водой

Применение в промышленности

Выделение тепла от нескольких преобразователей частоты большой мощности, размещенных в одном машинном зале, может привести к значительному повышению температуры в помещении. В случае использования водяного охлаждения преобразователей частоты значительно сокращаются затраты на создание системы кондиционирования и вентиляции в машинном зале. Преобразователи Altivar 61Q со встроенным контуром водяного охлаждения идеально подходят для подобного применения. При использовании водяного охлаждения, порядка 85 % тепла, выделяемого преобразователем, отводится системой водяного охлаждения из машинного зала.

Преобразователь частоты Altivar 61Q адаптируется к различным концепциям охлаждения:

  • Общий контур охлаждения позволяет отводить тепло из машинного зала или контейнера в теплообменник.
  • В случае двухступенчатого контура охлаждения воздушно-водяной теплообменник может быть установлен на большом расстоянии от преобразователя, а также со значительной разницей по высоте.
