Тормозные резисторы INSTART

Тормозные резисторы INSTART: надежное рассеивание энергии торможения

Тормозные резисторы INSTART - это специализированные устройства, предназначенные для поглощения и рассеивания избыточной энергии, возникающей на звене постоянного тока преобразователя частоты при торможении электродвигателя с высокоинерционной нагрузкой. Они преобразуют кинетическую энергию вращающегося ротора в тепловую, обеспечивая плавную и контролируемую остановку механизма.

Применение тормозных резисторов INSTART предотвращает перенапряжение на DC-шине, которое может привести к аварийному отключению преобразователя частоты и выходу оборудования из строя.

Области применения:
Тормозные резисторы INSTART (серии IBRA и IBRC) совместно с тормозными модулями широко используются в системах с высокоинерционной нагрузкой, а также при работе следующего оборудования:

• Подъемные краны, лифты, тельферы и другие грузоподъемные механизмы;
• Центрифуги, сепараторы и другое вращающееся оборудование;
• Конвейеры с частыми пусками и остановами;
• Тягодутьевые машины, вентиляторы, дымососы;
• Насосные агрегаты для перекачки вязких жидкостей;
• Шахтные подъемные агрегаты;
• Станки с ЧПУ (токарные, фрезерные, шлифовальные).

Технические характеристики тормозных резисторов INSTART:

Серия IBRA (алюминиевый корпус, IP54)

Серия IBRC (керамический корпус, IP00)

Модельный ряд тормозных резисторов INSTART:

Модельный ряд представлен двумя основными сериями: IBRA (алюминиевые, степень защиты IP54) и IBRC (керамические, степень защиты IP00, больший диапазон мощностей).

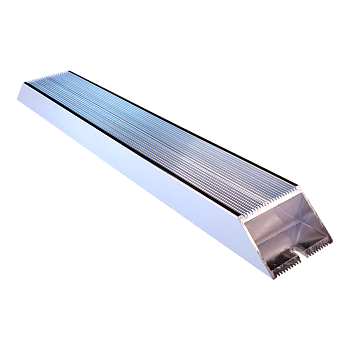

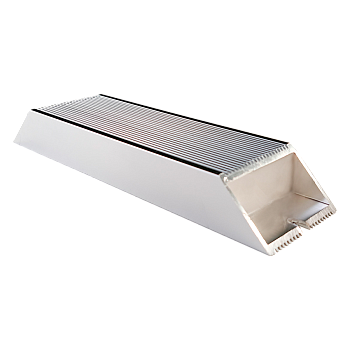

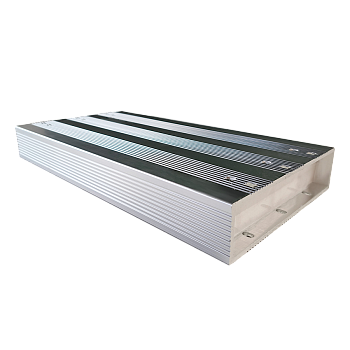

Серия IBRA (алюминиевые, IP54)

Серия IBRC (керамические, IP00)

Преимущества использования тормозных резисторов INSTART:

• Защита преобразователя частоты от перенапряжения. Тормозной резистор принимает на себя избыточную энергию, возвращаемую двигателем в режиме торможения, предотвращая опасный подъем напряжения на DC-шине и аварийное отключение ПЧ.
• Быстрая и контролируемая остановка механизмов. Обеспечивает эффективное торможение высокоинерционных нагрузок (центрифуг, кранов, лебедок), сокращая время выбега и повышая точность позиционирования.
• Широкий диапазон мощности и сопротивления. Модельный ряд INSTART охватывает мощности от 60 до 11 000 Вт и сопротивления от 3 до 2000 Ом, что позволяет подобрать резистор для любого преобразователя частоты и типа механизма.
• Высокая термическая стабильность. Керамическая основа и нихромовая обмотка обеспечивают устойчивость к высоким температурам (до 300-375 °С) и стабильность параметров в процессе торможения.
• Защита от внешних воздействий (серия IBRA). Алюминиевый корпус со степенью защиты IP54 обеспечивает надежную работу в запыленных и влажных промышленных помещениях, предотвращая попадание грязи и брызг.
• Гибкость монтажа (серия IBRC). Компактные керамические резисторы удобно компоновать в группы (последовательно/параллельно) для получения необходимого сопротивления и суммарной мощности рассеивания.
• Долговечность. Заявленный срок службы тормозных резисторов INSTART составляет не менее 10 лет при соблюдении правил эксплуатации.

Рекомендации по подбору и монтажу:

• Подбор сопротивления: Сопротивление тормозного резистора должно быть не ниже минимально допустимого значения для конкретного преобразователя частоты (указано в руководстве на ПЧ).
• Подбор мощности: Рассеиваемая мощность резистора должна соответствовать режиму торможения (продолжительность включения ПВ, интенсивность торможения).
• Теплоотвод: При монтаже необходимо обеспечить свободный доступ воздуха и отвод тепла (особенно для керамических резисторов IP00, требующих установки в защитный экран).
• Соединение: Для увеличения общей мощности можно соединять несколько резисторов последовательно, параллельно или смешанно.
