Преобразователи частоты ACS480

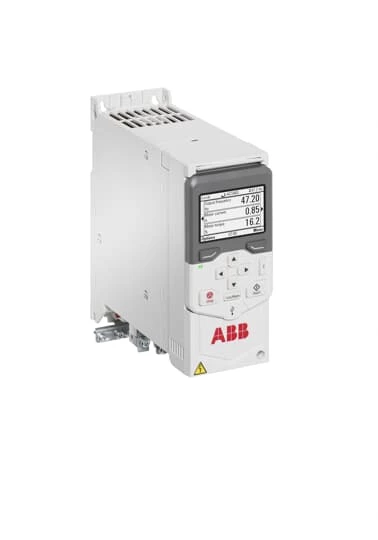

Преобразователи частоты ABB ACS480: простота и надежность для механизмов общего назначения

Преобразователи частоты ACS480 - это серия компактных и надежных приводов от компании ABB, разработанная для управления механизмами общего назначения. Частотники ACS480 идеально подходят для широкого круга применений: насосы, вентиляторы, конвейеры, компрессоры, воздуходувки и другое оборудование мощностью от 0,75 до 22 кВт.

Все основные функции встроены в привод ACS480 по умолчанию, что позволяет упростить процесс выбора оборудования и снизить стоимость пусконаладочных работ. Приводы ACS480 имеют увеличенный срок службы и повышенную надежность благодаря защитному покрытию печатных плат, функции защиты от замыканий на землю и возможности эксплуатации при температуре до 50 °C без снижения номинальных характеристик.

Технические характеристики:

Параметр	Значение
Диапазон мощности	0,75 – 22 кВт
Напряжение питания	3-фазное: 380–480 В (+10% / -15%)
Частота сети	48 – 63 Гц
Диапазон выходной частоты	0 – 599 Гц
Методы управления	скалярное (U/f), векторное управление
Регулирование скорости	статическая точность: 20% от номинального скольжения двигателя; динамическая точность: 1% секунд при 100% шаге нарастания момента
Температура эксплуатации	-10…+50 °C (без снижения номинала), до +60 °C (со снижением)
Температура хранения	-40…+70 °C
Относительная влажность	5 – 95%, без конденсации
Степень защиты	IP20
Высота над уровнем моря	до 1000 м без снижения, до 2000 м со снижением 1%/100 м
Функциональная безопасность	STO (Safe Torque Off) — SIL 3, PL e
ЭМС	встроенный фильтр категории C2 в стандартной комплектации
Соответствие стандартам	CE, UL, cUL, TUV, RoHS, WEEE, EAC

Модельный ряд и типоразмеры:

Линейка преобразователей частоты ACS480 представлена четырьмя типоразмерами (R1–R4), которые имеют унифицированную глубину и высоту во всем диапазоне мощности. Это упрощает монтаж в шкафах и позволяет устанавливать приводы бок о бок, экономя место.

Габаритные размеры

Типоразмер	Высота (мм)	Ширина (мм)	Глубина (мм)	Вес (кг)
R1	223,0	73,0	201,1	1,77
R2	223,0	96,6	201,1	2,35
R3	220,0	171,7	201,1	3,52
R4	240,0	260,0	212,1	6,02

Номинальные значения (380–480 В)

Модель	Типоразмер	Ток, А	Мощность, кВт
ACS480-04-02A7-4	R1	2,6	0,75
ACS480-04-03A4-4	R1	3,3	1,1
ACS480-04-04A1-4	R1	4,0	1,5
ACS480-04-05A7-4	R1	5,6	2,2
ACS480-04-07A3-4	R1	7,2	3,0
ACS480-04-09A5-4	R1	9,4	4,0
ACS480-04-12A7-4	R2	12,6	5,5
ACS480-04-018A-4	R3	17,0	7,5
ACS480-04-026A-4	R3	25,0	11,0
ACS480-04-033A-4	R4	32,0	15,0
ACS480-04-039A-4	R4	38,0	18,5
ACS480-04-046A-4	R4	45,0	22,0
ACS480-04-050A-4	R4	50,0	22,0

Преимущества приводов ACS480:

Простота эксплуатации

Русифицированная интеллектуальная панель управления входит в стандартную комплектацию приводов ACS480. Удобное меню с ассистентами настройки и прикладными макросами (ПИД-регулирование, PFC - каскадное регулирование насосов и вентиляторов, 3-проводное управление) позволяет быстро настроить привод без изучения руководства.

Максимальная надежность

Частотники ACS480 оснащены печатными платами с защитным покрытием, что обеспечивает защиту от проникновения пыли и агрессивных газов. Функция защиты от замыканий на землю повышает безопасность оборудования. Приводы рассчитаны на температуру окружающей среды до 50 °C без снижения номинальных характеристик и проходят 100% заводское тестирование.

Встроенные функции

• ЭМС-фильтр категории C2 в стандартной комплектации позволяет использовать приводы в промышленных и коммерческих условиях без внешних фильтров
• Встроенный тормозной прерыватель во всех типоразмерах для подключения тормозного резистора и эффективного торможения
• Функция безопасного отключения крутящего момента (STO) SIL 3 / PL e для защиты оборудования и персонала
• Встроенный интерфейс Modbus RTU (RS-485) для интеграции в системы автоматизации
• Цветные клеммы и возможность снятия модуля расширения для удобного подключения

Универсальность

Приводы ACS480 являются частью универсального семейства приводов ABB. Они используют ту же панель управления и логику управления, что и приводы ACS580 и ACS880. Это позволяет применять полученные навыки при работе с другими сериями, экономить время и снижать затраты.

Поддержка различных типов двигателей

Преобразователи частоты ACS480 позволяют управлять асинхронными двигателями, а также синхронными двигателями с постоянными магнитами, обеспечивая высокую энергоэффективность.

Типовые применения

Отрасль	Применения
Пищевая промышленность	воздуходувки, компрессоры, конвейеры, вентиляторы, насосы, сушилки
Системы перемещения	конвейеры
Печатная промышленность	компрессоры, прессы, намоточные машины
Текстильная промышленность	устройства отбелки, компрессоры, конвейеры, вентиляторы, насосы
Водоснабжение и водоотведение	компрессоры, насосные станции
Агропромышленность	вентиляторы, поливочные машины, насосы, сортировальные машины
Деревообработка	лесосушильные камеры, конвейеры
Автомобильная промышленность	конвейеры, вентиляторы, насосы

Аксессуары:

Аксессуар	Заказной код	Описание

Интеллектуальная панель управления	3AUA0000064884	ACS-AP-S, входит в стандартную комплектацию, многоязычный графический дисплей, мастер настройки
Универсальная панель управления	3AUA0000088311	ACS-AP-I, совместима с ACS480, ACS580, ACS880
Панель управления Bluetooth	3AXD50000025965	ACS-AP-W, беспроводное подключение к приложению DriveTune
Базовая панель управления	3AXD50000028828	ACS-BP-S, иконографическая панель для основных настроек
Переходник RJ-45	3AXD50000040850	RDUM-01, для выноса панели на дверцу шкафа
Монтажное основание (скрытый монтаж)	3AUA0000108878	DPMP-01, крепление заподлицо
Монтажное основание (наружный монтаж)	3AXD50000009374	DPMP-02, крепление с внешней стороны
Монтажный комплект для выноса панели	3AXD50000048730	DPMP-EXT2, содержит DPMP-02 и RDUM-01
Адаптер холодного подключения	3AXD50000019865	CCA-01, конфигурирование привода без подачи питания

Дополнительное оборудование:

Входные дроссели

Для снижения суммарных гармонических искажений тока питания используются внешние входные дроссели.

Типоразмер	Входной дроссель
R1	CHK-01
R1–R2	CHK-02
R2–R3	CHK-03
R3	CHK-04

Фильтры du/dt

Фильтры du/dt обеспечивают подавление импульсных перенапряжений на выходе инвертора, защищая изоляцию двигателя. Рекомендуемые модели: ACS-CHK-B3, ACS-CHK-C3, NOCH0016-6x, NOCH0030-6x.

ЭМС-фильтры категории C1

Для соответствия требованиям электромагнитной совместимости в жилых и коммерческих зонах доступны внешние ЭМС-фильтры (Schaffner FN 3268 серии).

Тормозные резисторы

Приводы ACS480 имеют встроенный тормозной прерыватель во всех типоразмерах. Для интенсивного торможения используются внешние тормозные резисторы.

Тип привода	Мощность, кВт	Сопротивление, Ом	Рекомендуемый резистор
ACS480-04-02A7-4	0,55	99	CBH 360 C T 406 210R
ACS480-04-03A4-4	0,75	99	CAR 200 D T 406 210R
ACS480-04-04A1-4	1,1	99	---
ACS480-04-05A7-4	1,5	99	---
ACS480-04-07A3-4	2,2	53	CBR-V 330 D T 406 78R UL
ACS480-04-09A5-4	3,0	53	---
ACS480-04-12A7-4	4,0	32	---
ACS480-04-018A-4	5,5	32	CBR-V 560 D HT 406 39R UL
ACS480-04-026A-4	7,5	23	---
ACS480-04-033A-4	11,0	6	CBT-H 560 D HT 406 19R
ACS480-04-039A-4	15,0	6	CBT-H 760 D HT 406 16R
ACS480-04-046A-4	18,5	6	---
ACS480-04-050A-4	22,0	6	---

Модули расширения:

Модули промышленных протоколов

Преобразователи частоты ACS480 поддерживают подключение к основным промышленным сетям через сменные адаптеры. Встроенный Modbus RTU входит в стандартную комплектацию.

Заказной код	Адаптер	Протокол
68469325/+K454	FPBA-01	PROFIBUS DP, DPV0/DPV1
3AUA0000089109/+K475	FENA-21	EtherNet/IP, Modbus TCP, PROFINET IO (2 порта)
68469341/+K451	FDNA-01	DeviceNet
3AXD50000049964/+K491	FMBT-21	Modbus/TCP (2 порта)
3AXD50000192786/+K490	FEIP-21	EtherNet/IP (2 порта)
3AXD50000192779/+K492	FPNO-21	PROFINET IO (2 порта)
68469376/+K457	FCAN-01	CANopen
3AUA0000094512/+K462	FCNA-01	ControlNet
3AUA0000072069/+K469	FECA-01	EtherCAT
3AUA0000072120/+K470	FEPL-02	POWERLINK

Дополнительные опции:

Адаптер холодного подключения CCA-01

Адаптер позволяет загрузить конфигурацию параметров в привод ACS480 без подачи питания. Питание адаптера осуществляется через USB от ПК. Адаптер обеспечивает гальваническую развязку между последовательным интерфейсом и платой управления.
