Преобразователи частоты ACS550

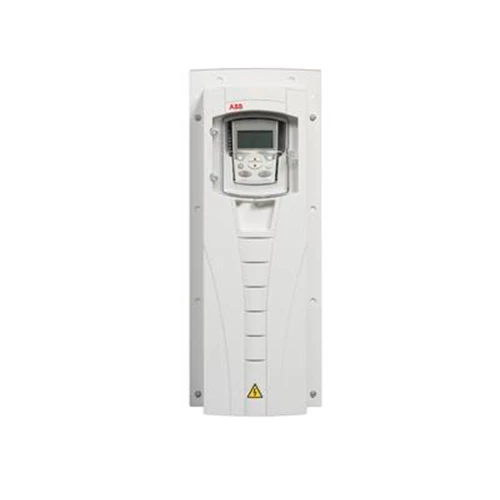

Преобразователи частоты ABB ACS550: стандартные приводы для широкого круга промышленных применений

Преобразователи частоты ACS550 - это серия стандартных приводов от компании ABB, разработанная для широкого круга промышленных применений. Частотники ACS550 идеально подходят для управления насосами, вентиляторами, конвейерами и другим оборудованием, требующим постоянного крутящего момента.

Приводы ACS550 выпускаются в диапазоне мощностей от 0,75 до 355 кВт и напряжений до 480 В. Они оснащены стандартным пользовательским и эксплуатационным интерфейсом с шиной Fieldbus, стандартным программным обеспечением для пусконаладки и технического обслуживания.

Технические характеристики:

Параметр	Значение
Диапазон мощности	0,75 – 355 кВт / 1 – 500 л.с.
Напряжение питания	3-фазное: 208–240 В (±10%); 3-фазное: 380–480 В (±10%)
Частота сети	48 – 63 Гц
Диапазон выходной частоты	0 – 500 Гц
Коэффициент мощности	0,98
Методы управления	векторное управление (разомкнутый и замкнутый контур), скалярное управление
Перегрузочная способность	нормальный режим: 1,1 × I₂N в течение 1 мин / 10 мин; тяжелый режим: 1,5 × I₂hd в течение 1 мин / 10 мин; при пуске: 1,8 × I₂hd в течение 2 с
Частота коммутации	по умолчанию 4 кГц
Время разгона/замедления	0,1 – 1800 с
Точность регулирования скорости	разомкнутый контур: 20% от номинального скольжения; замкнутый контур: 0,1% от номинальной скорости
Точность регулирования момента	разомкнутый контур: ±5%; замкнутый контур: ±2%
Температура эксплуатации	-15…+40 °C (без снижения), до +50 °C (со снижением)
Температура хранения	-40…+70 °C
Относительная влажность	не более 95% (без конденсации)
Степень защиты	IP21 (стандарт); IP54 (опционально, до 110 кВт)
Высота над уровнем моря	до 1000 м без снижения, до 2000 м со снижением 1%/100 м
ЭМС	встроенный фильтр для 1-х и 2-х условий эксплуатации (категории C2 и C3)
Соответствие стандартам	CE, UL, cUL, C-Tick, GOST R, ISO 9001, ISO 14001, RoHS

Модельный ряд:

Серия преобразователей частоты ACS550 представлена настенным исполнением (ACS550-01) для мощностей до 110 кВт и напольным исполнением (ACS550-02) для мощностей от 132 до 355 кВт.

Настенные приводы ACS550-01 (380–480 В)

Модель	Типоразмер	Мощность, кВт	Ток, А
ACS550-01-03A3-4	R1	1,1	3,3
ACS550-01-04A1-4	R1	1,5	4,1
ACS550-01-05A4-4	R1	2,2	5,4
ACS550-01-06A9-4	R1	3,0	6,9
ACS550-01-08A8-4	R1	4,0	8,8
ACS550-01-012A-4	R1	5,5	11,9
ACS550-01-015A-4	R2	7,5	15,4
ACS550-01-023A-4	R2	11	23
ACS550-01-031A-4	R3	15	31
ACS550-01-038A-4	R3	18,5	38
ACS550-01-045A-4	R3	22	45
ACS550-01-059A-4	R4	30	59
ACS550-01-072A-4	R4	37	72
ACS550-01-087A-4	R4	45	87
ACS550-01-125A-4	R5	55	125
ACS550-01-157A-4	R6	75	157
ACS550-01-180A-4	R6	90	180
ACS550-01-195A-4	R6	110	205
ACS550-01-246A-4	R6	132	246

Напольные приводы ACS550-02 (380–480 В)

Модель	Типоразмер	Мощность, кВт	Ток, А
ACS550-02-289A-4	R7	160	289
ACS550-02-368A-4	R8	200	368
ACS550-02-486A-4	R8	250	486
ACS550-02-526A-4	R8	280	526
ACS550-02-602A-4	R8	315	602
ACS550-02-645A-4	R8	355	645

Полный перечень моделей на напряжение 208-240 В доступен по запросу.

Преимущества приводов ACS550:

Встроенный дроссель переменной индуктивности

Дроссель переменной индуктивности на шине постоянного тока обеспечивает эффективное подавление гармоник. Индуктивность автоматически адаптируется под нагрузку, что позволяет снизить суммарный коэффициент нелинейных искажений (THD) до 25%.

Векторное управление

Частотники ACS550 оснащены векторным управлением, которое обеспечивает высокие динамические характеристики и точность регулирования скорости и момента. Возможно использование как разомкнутого, так и замкнутого контура (с энкодером).

Встроенный фильтр ЭМС

Встроенный фильтр электромагнитной совместимости для 1-х и 2-х условий эксплуатации (категории C2 и C3) входит в стандартную комплектацию, что исключает необходимость установки внешних фильтров для большинства применений.

Защитное покрытие печатных плат

Печатные платы с защитным покрытием обеспечивают надежную работу привода в тяжелых условиях окружающей среды, защищая от воздействия влаги и агрессивных газов.

Интеллектуальная панель управления

Съемная многоязычная (с поддержкой русского языка) алфавитно-цифровая панель управления обеспечивает простое управление приводом. Панель оснащена программами-мастерами, встроенной функцией справки, часами реального времени и меню измененных параметров. Большой графический дисплей и удобные функциональные клавиши обеспечивают исключительное удобство управления.

Встроенные функции

• ПИД-регулятор для управления технологическими процессами;
• Часы реального времени для регистрации неисправностей и управления приводом по времени;
• Блок оптимизации работы привода;
• Мастера запуска для быстрой настройки;
• Управляемый вентилятор охлаждения — охлаждение включается только при необходимости, снижая уровень шума и повышая экономичность.

Аксессуары:

Аксессуар	Заказной код	Описание
Интеллектуальная панель управления	+J416	ACS-CP-A, многоязычный графический дисплей, мастера настройки, часы реального времени, копирование параметров
Базовая панель управления	+J404	ACS-CP-C, однострочный цифровой дисплей, базовое управление и копирование параметров
Удлинительный комплект панели управления	-	ACS/H-CP-EXT, для выноса панели на дверцу шкафа
Удлинительный комплект IP66	-	ACS/H-CP-EXTIP66, для выноса панели с высокой степенью защиты
Модуль расширения релейных выходов	+L511	OREL-01, 3 дополнительных релейных выхода
Модуль интерфейса энкодера	-	OTAC-01 / RETA-01, для подключения импульсного энкодера (15/24 В, до 200 кГц)
Устройство FlashDrop	-	MFDT-01, быстрая настройка параметров без подачи питания на привод
Программа DriveWindow Light 2	-	ПО для наладки и управления, просмотр и редактирование параметров, графический контроль сигналов

Дополнительное оборудование:

Модули шин Fieldbus

Преобразователи частоты ACS550 поддерживают подключение к основным промышленным сетям через сменные модули. Встроенный Modbus RTU (RS-485) входит в стандартную комплектацию.

Заказной код	Адаптер	Протокол
+K451	RDNA-01	DeviceNet
+K452	RLON-01	LonWorks
+K454	RPBA-01	PROFIBUS DP
—	RCAN-01	CANopen
-	RCNA-01	ControlNet
-	-	Ethernet (по запросу)

Тормозные блоки

Для приводов типоразмеров R1 и R2 тормозной прерыватель встроен в стандартную комплектацию. Для других типоразмеров доступны компактные тормозные блоки ACS-BRK, содержащие тормозной прерыватель и резистор.

Напряжение	Сопротивление, Ом	Длительная мощность, Вт	Макс. мощность (20 с), Вт	Код типа
200–240 В / 380–480 В	32	2000	4500 / 12000	ACS-BRK-C
200–240 В / 380–480 В	10,5	7000	14000 / 42000	ACS-BRK-D

Выходные дроссели (фильтры du/dt)

Выходные дроссели используются для увеличения допустимой длины кабеля между приводом и двигателем (до 300 м) и защиты изоляции двигателя от пиков напряжения.

Модель привода	Типоразмер	Номинальный ток, А	Выходной дроссель	Макс. длина кабеля (с дросселем), м
ACS550-01-03A3-4 … ACS550-01-012A-4	R1	3,3–11,9	NOCH-0016-6X	150
ACS550-01-015A-4 … ACS550-01-023A-4	R2	15,4–23	NOCH-0030-6X	250
ACS550-01-031A-4 … ACS550-01-045A-4	R3	31–45	NOCH-0070-6X	300
ACS550-01-059A-4 … ACS550-01-087A-4	R4	59–87	NOCH-0070-6X	300
ACS550-01-125A-4	R5	125	NOCH-0120-6X	300
ACS550-01-157A-4 … ACS550-01-246A-4	R6	157–246	FOH-0260-70	300
ACS550-02-289A-4 … ACS550-02-645A-4	R7–R8	289–645	FOH-0320-50 / FOH-0610-70	300

Дополнительные опции:

Устройство FlashDrop

FlashDrop - компактное внешнее устройство для быстрого и удобного выбора и настройки параметров. Позволяет:

• скрывать параметры для защиты оборудования;
• копировать параметры из одного привода в другой;
• загружать параметры из ПК в привод и наоборот;
• выполнять настройку без подачи питания на привод (привод можно не распаковывать).

Программа DrivePM

DrivePM - программное обеспечение для создания, редактирования и копирования наборов параметров для устройства FlashDrop. Позволяет скрыть любой параметр или группу параметров, создавая индивидуальные наборы для конечных пользователей.

Программа DriveWindow Light 2

Удобная программа для наладки и управления приводами ACS550. Поддерживает:

• автономный режим (настройка параметров в офисе);
• просмотр, редактирование и сохранение параметров;
• сравнение параметров привода и файла;
• графический и цифровой контроль до 4 сигналов одновременно;
• управление приводом.

«Мастера» запуска

Встроенные мастера запуска упрощают процесс настройки привода. Достаточно выбрать соответствующий вариант (например, установку аналоговых выходов), и привод отобразит все параметры, относящиеся к данной функции, вместе с графическими подсказками.

Класс защиты IP54

Для приводов мощностью до 110 кВт доступно исполнение с классом защиты IP54 (+B055), предназначенное для установки в пыльных и влажных средах.
