Устройства плавного пуска SSI

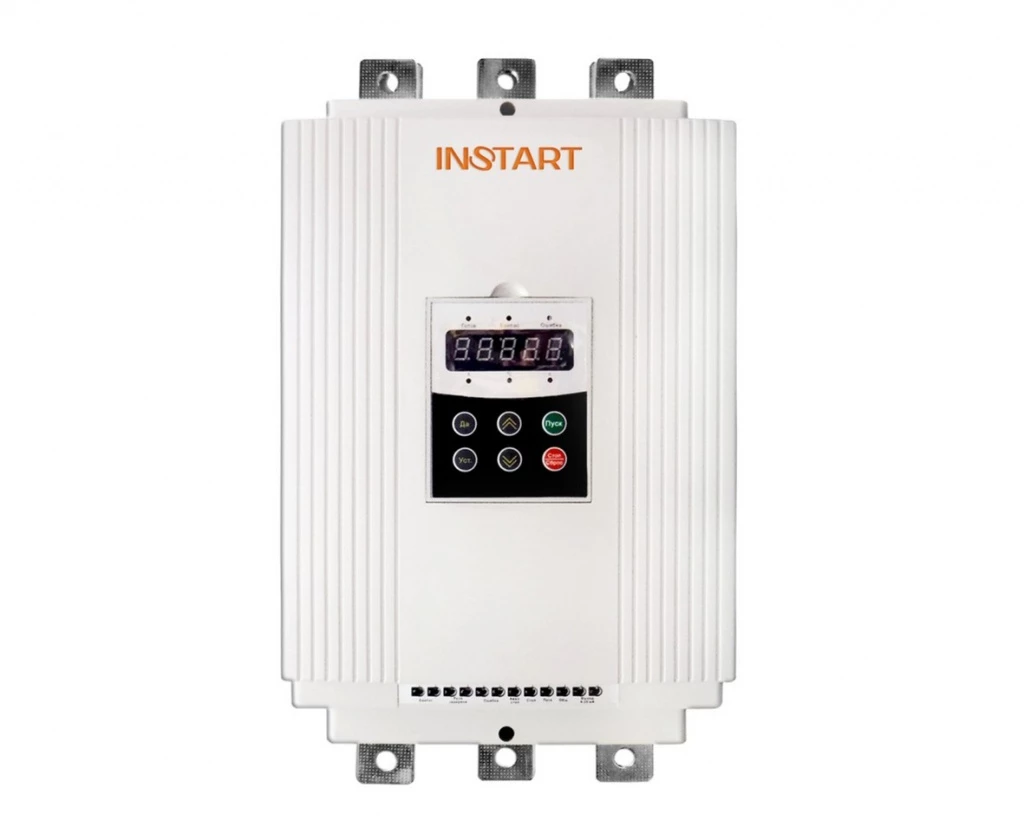

Устройства плавного пуска серии SSI (софтстартеры) от INSTART

Устройства плавного пуска SSI - это надёжные софтстартеры, предназначенные для плавного запуска и останова трехфазных асинхронных короткозамкнутых электродвигателей. Серия SSI является базовым решением для промышленного применения, обеспечивающим оптимальный баланс между функциональностью, надежностью и доступной ценой.

Софтстартеры SSI подключаются к электродвигателю по схеме «в линию» и требуют использования внешнего обводного контактора (байпаса), что делает серию SSI идеальным выбором для модернизации существующего оборудования, где уже установлен контактор, работавший в режиме прямого пуска. Устройства обеспечивают контролируемый разгон и останов двигателей мощностью от 5.5 до 600 кВт.

Силовая часть устройств выполнена на тиристорах, система управления - цифровая микропроцессорная. Это позволяет гибко настраивать параметры пуска, осуществлять мониторинг текущих характеристик и обеспечивать комплексную защиту как самого двигателя, так и устройства плавного пуска.

Технические характеристики:

Параметр	Значение
Напряжение питания	3 фазы, 342-440 В (+5% не более 20 мс)
Частота электропитания	50/60 Гц ±2%
Диапазон мощностей	5.5 – 600 кВт
Применяемые двигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час (не чаще 1 раза в 3 минуты)
Пусковое напряжение	30 – 70%
Ограничение пускового тока	200 – 500%
Время пуска	2 – 60 с
Время останова	0 – 60 с
Максимальный рабочий ток	50 – 200%
Режимы пуска	6 режимов: ограничение тока; рампа по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; рампа по току; двойной контур регулирования с ограничением тока и напряжения
Режимы останова	Плавный останов; свободный останов
Наличие обводного контактора (байпас)	Отсутствует (требуется внешний контактор)
Тип подключения к двигателю	«В линию»
Питание платы управления	400 В, зависимое от силовой части
Встроенный источник питания	Нет
Релейные выходы	3: программируемый выход с задержкой, выход ошибки, управление обводным контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4...20 мА (мониторинг действующего тока двигателя)
Сетевой протокол	Modbus RTU (встроенный)
Степень защиты	IP20 (модели от 5.5 до 55 кВт); IP00 (модели от 75 до 600 кВт)
Система охлаждения	Естественное
Температура окружающей среды	от -30 до +55 °C
Макс. высота установки	1000 м

Модельный ряд устройств плавного пуска SSI:

Модель SSI	Мощность двигателя, кВт	Номинальный ток, А
SSI-5.5/11-04	5.5	11
SSI-7.5/15-04	7.5	15
SSI-11/23-04	11	23
SSI-15/30-04	15	30
SSI-18.5/37-04	18.5	37
SSI-22/43-04	22	43
SSI-30/60-04	30	60
SSI-37/75-04	37	75
SSI-45/90-04	45	90
SSI-55/110-04	55	110
SSI-75/150-04	75	150
SSI-90/180-04	90	180
SSI-115/230-04	115	230
SSI-132/264-04	132	264
SSI-160/320-04	160	320
SSI-185/370-04	185	370
SSI-200/400-04	200	400
SSI-250/500-04	250	500
SSI-280/560-04	280	560
SSI-320/640-04	320	640
SSI-355/710-04	355	710
SSI-400/800-04	400	800
SSI-450/900-04	450	900
SSI-500/1000-04	500	1000
SSI-600/1200-04	600	1200

Преимущества УПП SSI:

1. Оптимальная совокупность базовых функций

Устройства плавного пуска SSI оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей:

• Контролируемый запуск в 6 режимах (ограничение тока, рампа по напряжению, запуск рывком и др.)
• Контролируемый останов в 2 режимах (плавный или свободный)
• Электронная защита двигателя как в процессе запуска, так и при работе в байпасном режиме
• Электронная защита самого устройства плавного пуска

2. Тиристорное управление по трём фазам

Софтстартеры SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно-параллельной схеме. Это обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя, что гарантирует плавность работы и минимизацию пусковых токов.

3. Усовершенствованная система защитных функций

УПП серии SSI обеспечивают 5 уровней защиты по 10 параметрам, что гарантирует бесперебойность производственных процессов:

• Защита при перегреве устройства плавного пуска
• Защита от обрыва входной фазы
• Защита от обрыва выходной фазы
• Защита от перекоса фаз
• Токовая защита при запуске
• Защита от перегрузки в процессе работы двигателя
• Защита от пониженного напряжения
• Защита от повышенного напряжения
• Защита от короткого замыкания нагрузки
• Защита от длительного пуска

4. Гибкость применения и дистанционное управление

Устройства плавного пуска INSTART SSI поддерживают стандартный протокол Modbus RTU, что позволяет легко интегрировать их в любые системы автоматизации и диспетчеризации.

5. Оптимальное решение для модернизации

Серия SSI специально разработана для случаев, когда необходимо модернизировать существующее оборудование, которое запскается прямым пуском. Благодаря отсутствию встроенного байпаса, вы можете использовать уже имеющийся контактор, что снижает затраты на модернизацию и упрощает интеграцию устройства в существующую схему.

Дополнительные опции для софтстартеров SSI:

• Покрытие лаком: рекомендуется для сухих запыленных помещений. Защищает платы от токопроводящей пыли и предотвращает короткие замыкания.
• Покрытие компаундом: обеспечивает повышенную устойчивость к влаге, вибрациям и химически активным веществам. Это доступная альтернатива оборудованию с высокой степенью защиты IP.

Дополнительные аксессуары:

• Выносная панель управления SSI-KP: съемная LED-панель со степенью защиты IP54 для удобного программирования, запуска, останова и мониторинга параметров.
• Удлинительный кабель SSI-EC: для выноса панели управления на дверцу шкафа (длина от 1 до 3 м).
• Пульты управления: широкий выбор выносных пультов управления (серии ПУ-1, ПУ-2, ПУ-3, ПУ-4) со степенью защиты IP54 для дистанционного управления, мониторинга и аварийной остановки.
