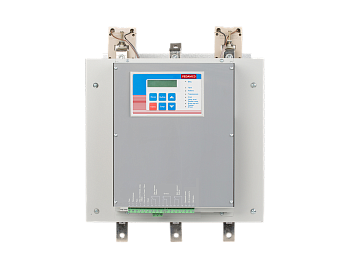

Устройства плавного пуска MCD3

Устройства плавного пуска MCD3 | купить с доставкой по России и СНГ

Устройства плавного пуска MCD3 - это универсальные и многофункциональные софтстартеры от компании VEDA MC, предназначенные для плавного пуска и останова трехфазных асинхронных электродвигателей. Софтстартеры MCD3 работают в сетях питания 3×380 В и 3×690 В в диапазоне мощностей от 30 до 500 кВт (при 400 В) и от 55 до 450 кВт (при 690 В).

Серия MCD3 является полноценным решением по пуску двигателей с расширенными защитными функциями. Устройства имеют напряжение управления 220 В и могут работать в тяжелых условиях окружающей среды (рабочая температура от 0 до +50 °С). Для работы в промышленных сетях доступны дополнительные встраиваемые опции - сетевые протоколы Modbus RTU и Profibus, а также дополнительный аналоговый выход.

Данная серия обеспечивает усовершенствованный плавный пуск и плавный останов электродвигателя, имеет расширенные защитные функции. MCD3 имеют три цифровых входа и три специальных входа (сохранение энергии, работа с генератором, 2 набора параметров, внешняя авария, сброс аварии), три релейных выхода и один аналоговый вход (термистор) для подключения датчика температуры двигателя.

Ключевые особенности:

• Диапазон мощностей: 30 – 500 кВт (400 В); 55 – 450 кВт (690 В).
• Напряжение питания: 3×380 В, 3×690 В.
• Байпас: внешний (контактор не входит в комплект).
• Напряжение управления: 220 В.
• Сетевые протоколы: Modbus RTU, Profibus (опционально).
• Дополнительный аналоговый выход (опционально).
• 6 кривых разгона и торможения для разных применений.
• Работа с дизель-генератором.
• Управление механическим тормозом и динамическое торможение.
• Журнал событий (последние 10 аварий через Modbus).
• Аналоговый вход для термистора — защита двигателя от перегрева.
• Расширенные защитные функции — от перегрузки, обрыва фаз, перенапряжения, перегрева тиристоров, короткого замыкания и др.

Технические характеристики:

Модельный ряд:

MCD3 для трехфазных двигателей 3×400 В

Модели с опциями Modbus RTU (серия MCD310xx), Profibus (серия MCD320xx), дополнительным аналоговым выходом (серии MCD330xx, MCD340xx, MCD350xx) доступны по запросу.

MCD3 для трехфазных двигателей 3×690 В

Модели с опциями Modbus RTU, Profibus и аналоговым выходом доступны по запросу.

Преимущества:

1. Расширенные защитные функции

• Защита от перегрузки по току (электронная перегрузка I²t, регулируется 75–150%).
• Защита от превышения времени пуска (защита от блокировки ротора).
• Защита от обрыва фаз и неправильного чередования фаз.
• Защита от перенапряжения и пониженного напряжения.
• Защита от перегрева тиристоров (отключение при температуре выше 85°C).
• Защита от короткого замыкания тиристоров и замыкания на землю.
• Защита от низкого тока (20–90% In) и малой нагрузки.
• Защита от превышения количества пусков в час.
• Электронный предохранитель — отключение за 1 цикл при 850%.
• Длительное время работы на малой скорости — отключение после 30 секунд.

2. Удобство эксплуатации

• Цифро-буквенный дисплей для контроля параметров и диагностики.
• 3 специальных цифровых входа (сохранение энергии, работа с генератором, 2 набора параметров, внешняя авария, сброс аварии).
• 3 релейных выхода для сигнализации и управления внешними устройствами.
• Аналоговый вход (термистор) для подключения датчика температуры двигателя.
• Поддержка Modbus RTU и Profibus (опционально) для интеграции в АСУ ТП.
• Дополнительный аналоговый выход (опционально) для передачи тока двигателя.
• Журнал событий — последние 10 аварий через Modbus.

3. Функциональность и гибкость

• 6 выбираемых кривых разгона и торможения для разных применений (предотвращение гидроударов и избыточного давления).
• Форсированный пуск (импульс 80% Un в течение 0–1 с) для нагрузок с высоким трением.
• Работа с дизель-генератором.
• Управление механическим тормозом и динамическое торможение.
• Энергосбережение — активируется при длительной работе под небольшой нагрузкой.
• Крутящий момент на малой скорости (до 30 секунд на 1/6 номинальной скорости).
• 12 выбираемых кривых линейного ускорения.
• Вторая характеристика пуска — для начального напряжения, предела тока, времени разгона/замедления.

4. Высокая надежность

• Принудительное охлаждение для эффективного отвода тепла.
• Широкий диапазон рабочих температур (от 0 до +50 °C).
• Металл-оксидные варисторы (MOV) и снабберные цепи для защиты тиристоров.
• Работоспособность в тяжелых условиях окружающей среды.
